DETECTOR DE ARMADURAS. PACHOMETRO.

Fundamento:

El pachómetro se usa para la localización de las barras de acero de un elemento de hormigón y medir el recubrimiento de éstas, así como el diámetro de las mismas. Las diferentes lecturas son visualizadas en una pantalla. Se aplica el chequeo de estructuras en las que no se tiene información o se duda sobre el marcado. Así mismo, se utiliza para definir la zona de extracción de hormigón endurecido sin dañar así las armaduras principales.

Método:

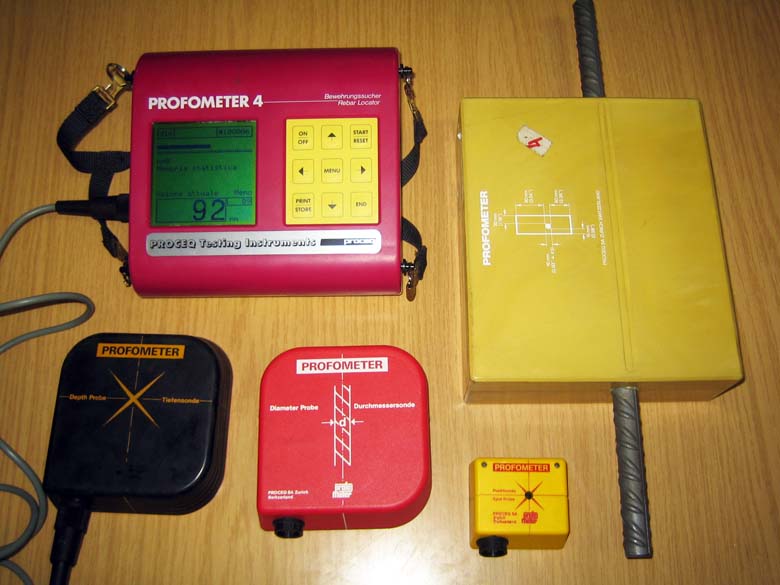

El aparato está formado por varias sondas y un módulo de lectura y control. El funcionamiento se basa en la medida de resistencia al flujo magnético generado por la sonda, que cuanto más cerca está de un elemento metálico, más pequeña es la resistencia.

• Elegir el sensor adecuado de acuerdo con la lectura a realizar. Dispone de tres sensores: para pequeños recubrimientos, recubrimientos mayores y medidor de diámetros.

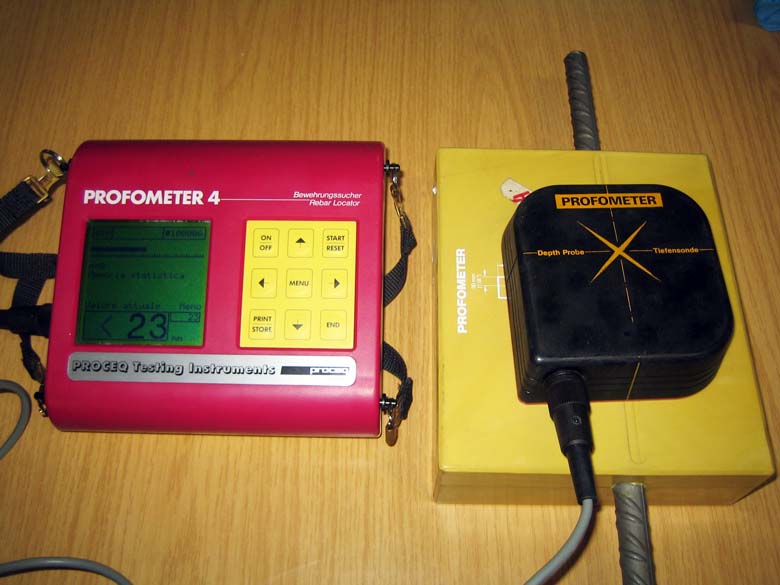

• Para medir recubrimientos y localización de las barras se desliza el sensor sobre la superficie de hormigón hasta que una señal sonora establece la situación.

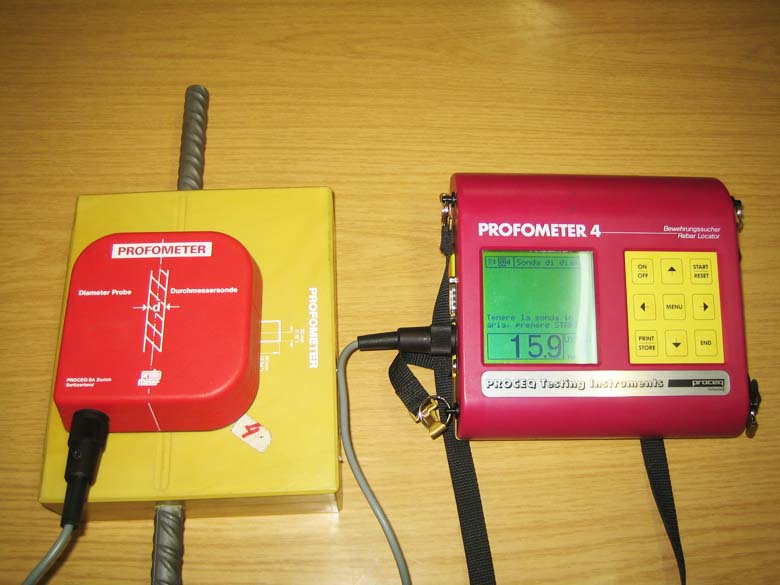

• Una vez conocida la situación y el recubrimiento de la armadura, se utiliza el sensor de diámetros para determinarlo. Si el valor determinado no coincidiera con los establecidos como diámetros nominales comerciales se aproxima al correspondiente.
