PREPARACION DE UNA MUESTRA METALOGRAFICA

Fundamento:

• El objetivo de la preparación de una muestra metalográfica consiste en revelar la estructura verdadera de una muestra.
• La muestra debe ser representativa
• Todos los elementos estructurales deben ser conservados
• La superficie debe estar sin rasguños, ninguna deformación
• Ninguna materia extraña debe ser introducida en la superficie de la muestra
• La muestra debe ser plana y altamente reflexiva
• El precio óptimo por muestra debe ser obtenido
• Todas las preparaciones deben ser 100% reproducibles

Método:

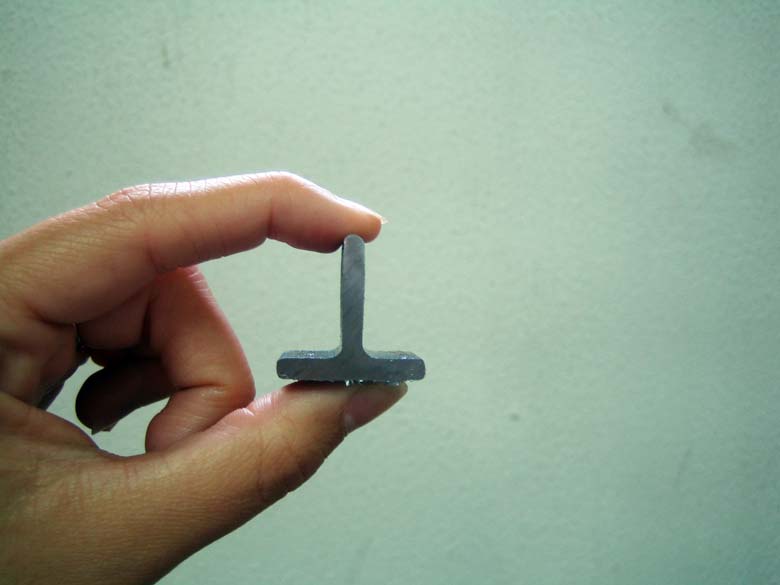

1.Corte metalográfico

Cortar la muestra con una cortadora o micro-cortadora metalográfica: es un equipo capaz de cortar con un disco especial de corte por abrasión, mientras suministra un gran caudal de refrigerante, evitando así el sobrecalentamiento de la muestra. De este modo, no se alteran las condiciones microestructurales de la misma.

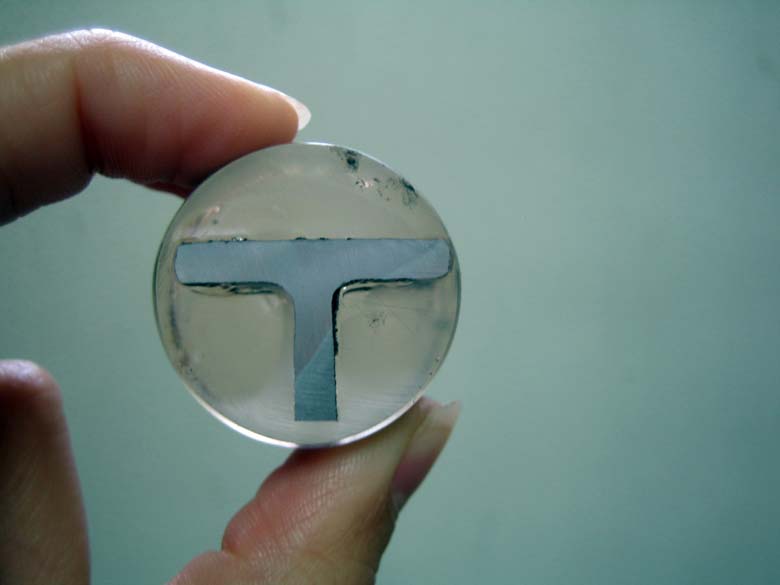

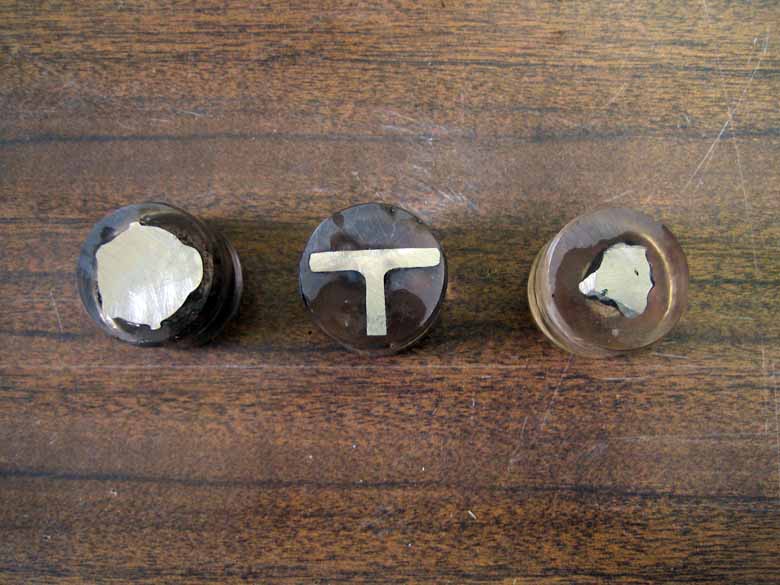

2. Embutido metalográfico

La muestra cortada se embute en resina para su mejor tratamiento posterior y almacenado.

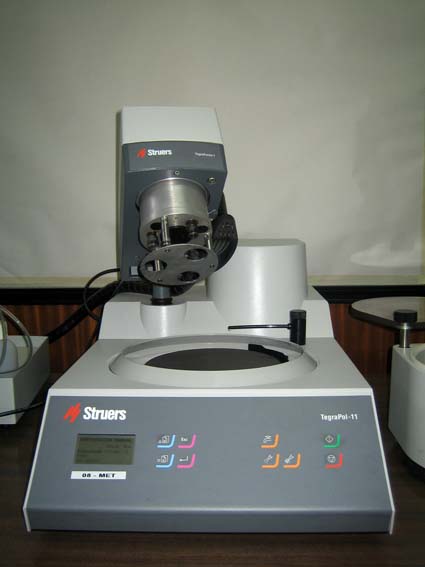

3.Pulido

Tiene dos fases:

– Desbaste Grueso

– Desbaste Fino

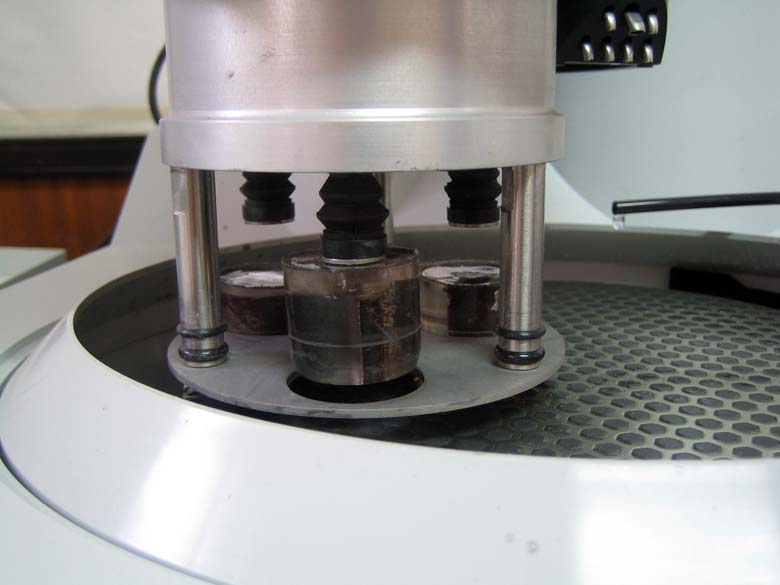

La etapa del pulimento es ejecutada en general con paños macizos colocados sobre platos giratorios circulares, sobre los cuales son depositadas pequeñas cantidades de abrasivos, en general diamante industrial en polvo fino o bien en suspensión, con granulometrías como por ejemplo de 10, 6, 3, 1, y 0,25 micras. El pulido se realiza sujetando la muestra a tratar con la mano o bien mediante un cabezal automático para pulir varias muestras a la vez.

4.Ataque químico

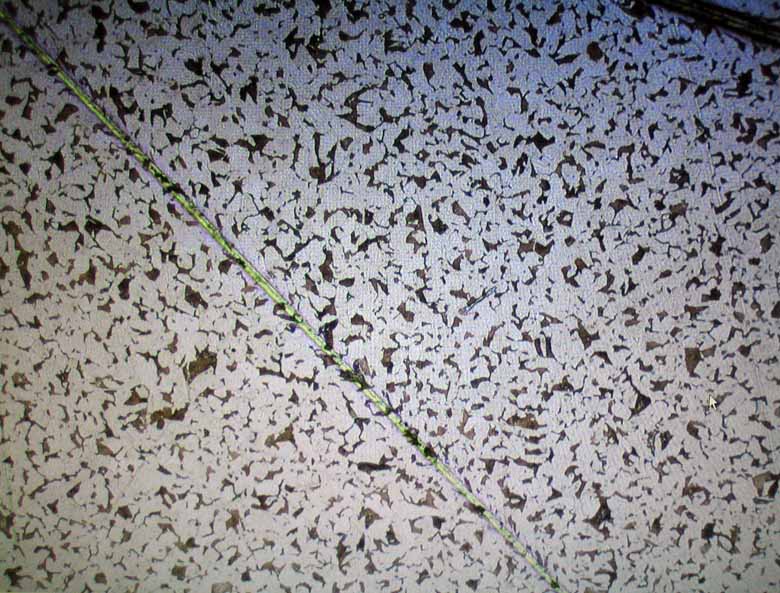

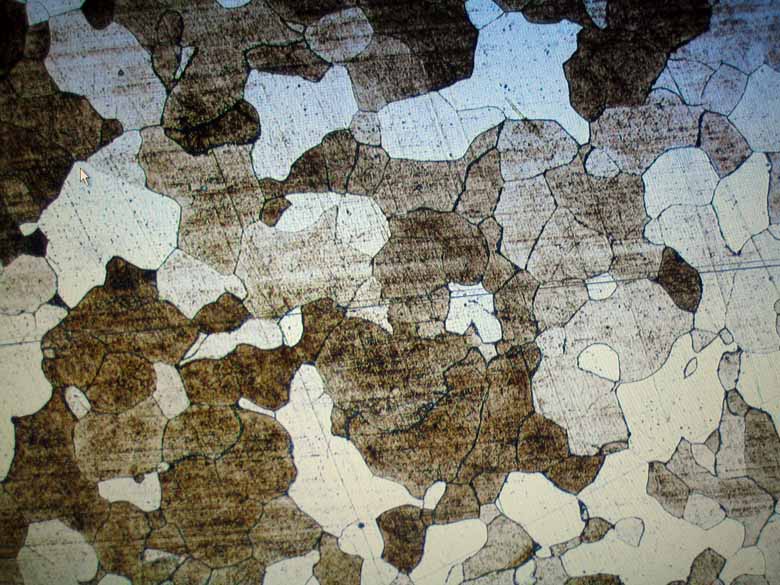

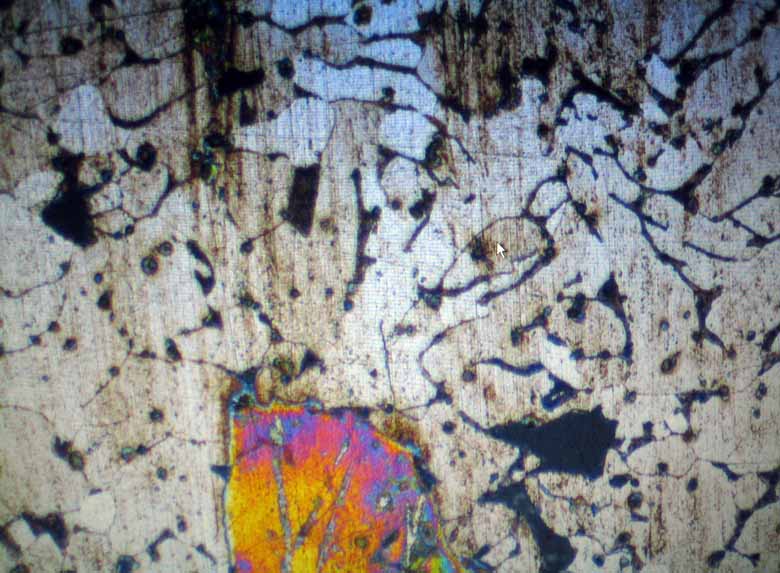

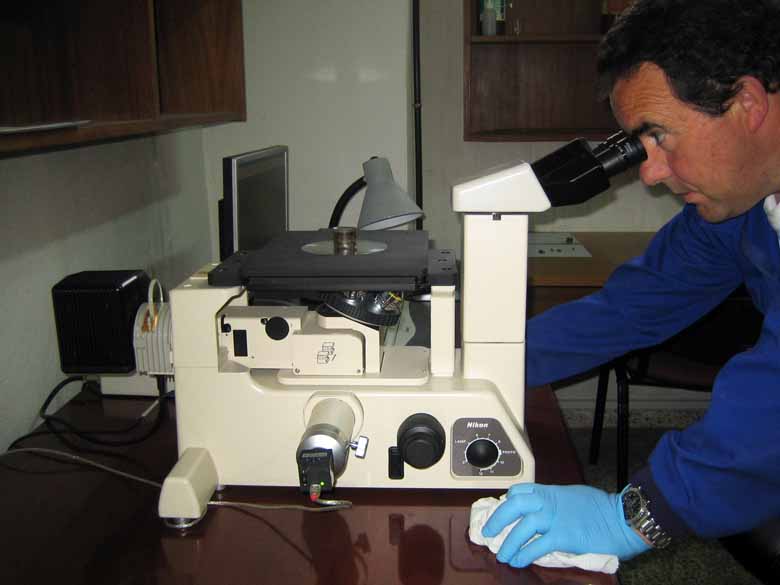

5.Microscopio
