DETERMINACION DE LA EXPANSIVIDAD DE UN SUELO EN EL APARATO LAMBE UNE EN 103600:1996

Normativa: UNE EN 103600:1996

Fundamento:

Método para la identificación rápida de suelos que puedan presentar problemas de expansividad, es decir, cambio de volumen, como consecuencia de variaciones en su contenido de humedad. El método consiste en valorar la expansividad que experimenta una probeta de suelo compactado, en unas condiciones de humedad establecidas.

El cambio de volumen potencial de un suelo puede ser  clasificado en:

• No crítico
• Marginal
• Crítico
• Muy crítico

Los clasificaremos dentro de un grupo u otro en función de:

•  Índice de Hinchamiento: presión necesaria para reducir el hinchamiento de la muestra.

Método:

a. Aparatos y material necesario

1. Aparato Lambe: mide el índice de hinchamiento. Está constituido por los siguientes elementos:

– Marco metálico y base, el marco debe disponer de elementos para fijar al anillo dinamométrico.

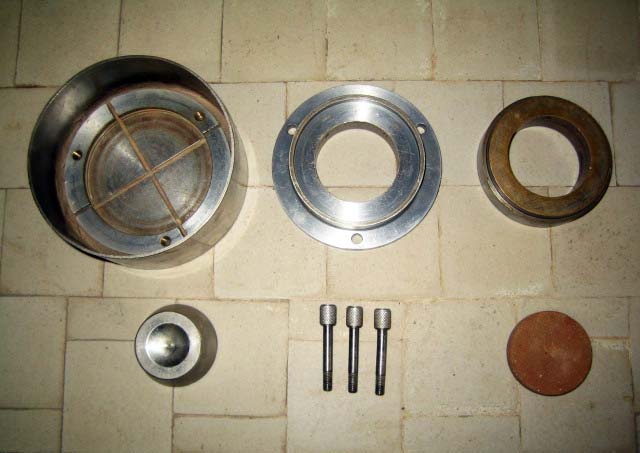

– Una célula, en la que la probeta queda confinada y cubierta de agua, y que disponga de una carcasa de cierre. Debe estar constituida por:

-Anillo portaprobeta

-Anillo guía

-Dos placas porosas

-Un pistón de carga

– Un anillo, dinamométrico, equipado con medidor de deformaciones milesimal.

b. Metodología

1.Compactación del suelo. Obtención de la probeta.

El número de capas y el de golpes por capa, para compactar el suelo dependen de las condiciones de humedad en que haya preparado la muestra.

2.Montaje del equipo

-Se coloca la placa porosa inferior sobre la base del equipo y sobre ésta el anillo protaprobeta, asegurando un buen contacto entre dichos elementos.

-Se sitúa el anillo guía encima del anillo portaprobeta, quedando asegurado el ajuste por medio del encaje que ambos disponen.

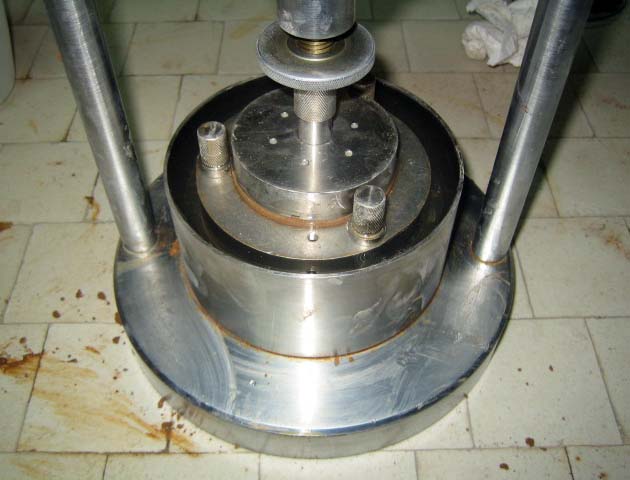

-Se fija el conjunto mediante los tornillos correspondientes y se colocan sobre la probeta, la placa porosa y el pistón de carga.

-Se coloca en su posición, el puente superior del marco metálico con el anillo dinamométrico, y se fija a las columnas por medio de las correspondientes tuercas.

-Se ajusta el vástago del anillo sobre la superficie del pistón de carga hasta que se consiga una lectura del medidor de deformaciones equivalente a 40 N. Se fija a continuación la contratuerca de que va provisto el vástago, de manera que quede sin juego.

-Se comprueba seguidamente que la lectura del medidor de deformaciones sigue siendo la correspondiente a 40 N.

Realización del ensayo

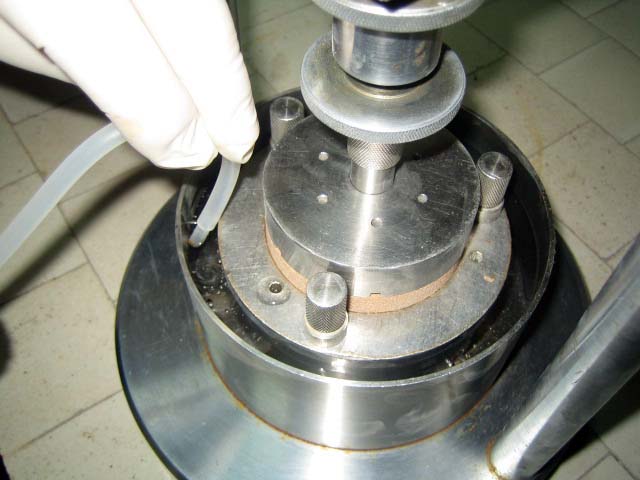

-Se anota el tiempo y se añade agua, llenando la célula hasta que el nivel de aquélla sobrepase ligeramente la cara superior del anillo guía. Se toman lecturas del anillo dinamométrico a medida que el suelo se hincha.

-Transcurridas 2 h, se toma el valor de la lectura del anillo dinamométrico y se calcula el valor de la fuerza correspondiente en N.

Aplicaciones:

Podremos calcular el indice de hinchamiento y su volumen potencial.

Índice de hinchamiento (MPa3): es el cociente entre el valor de la fuerza calculada (N), y la sección de la probeta (mm2).

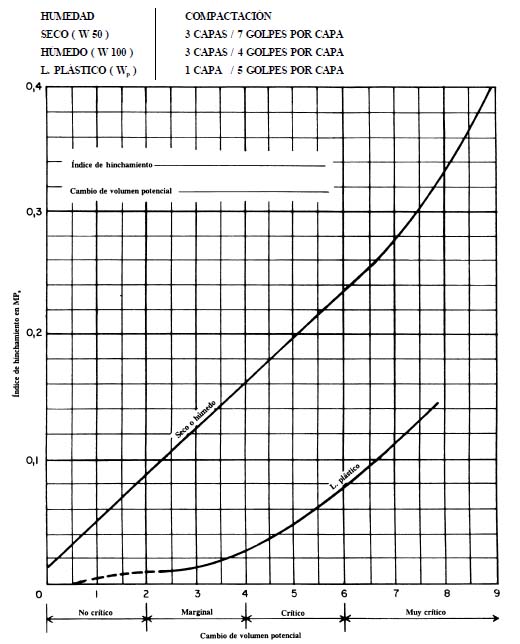

Volumen potencial: una vez conocido el índice de hinchamiento, se entra en la curva correspondiente de la gráfica, de acuerdo con las condiciones iniciales de humedad del suelo ensayado. Se expresa como: No crítico, Marginal, Crítico o Muy Crítico.
